Afsnij- en aflooplijnen in Blurbs plug-in voor InDesign

In dit artikel worden de afsnij-, afloop- en veiligheidslijnen besproken die je tegenkomt in de sjablonen van onze plug-in voor InDesign. We laten voorbeelden zien van goede en slechte lay-outkeuzes met betrekking tot deze lijnen.

Afsnij-, afloop- en veiligheidslijnen

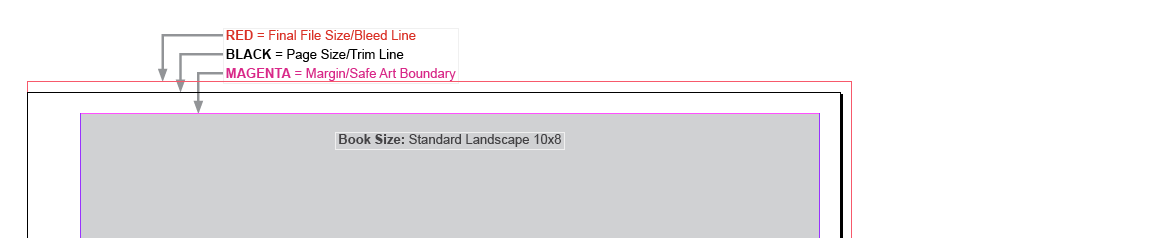

In de InDesign-plug-in van het Blurb-boekontwerpprogramma zie je in ieder sjabloon drie gekleurde lijnen.


  • ROOD = Definitieve bestandsafmeting/aflooplijn. Paginavullende afbeeldingen moeten helemaal tot de uiterste rode aflooplijn reiken om in het afgedrukte boek ook daadwerkelijk tot de rand van de pagina te lopen.
  • ZWART = Pagina-afmeting/afsnijlijn.De zwarte afsnijlijn is bij benadering de lijn waar de bladzijde wordt afgesneden. De daadwerkelijke afsnijlijn kan licht afwijken.
  • MAGENTA = Marge/veilig gebied. Zorg dat belangrijke content binnen de magenta lijnen staat.

Voorbeelden goede lay-out: content geplaatst binnen magenta veiligheidslijnen

Tekst die veilig binnen de binnenste magenta lijn staat wordt niet afgesneden.

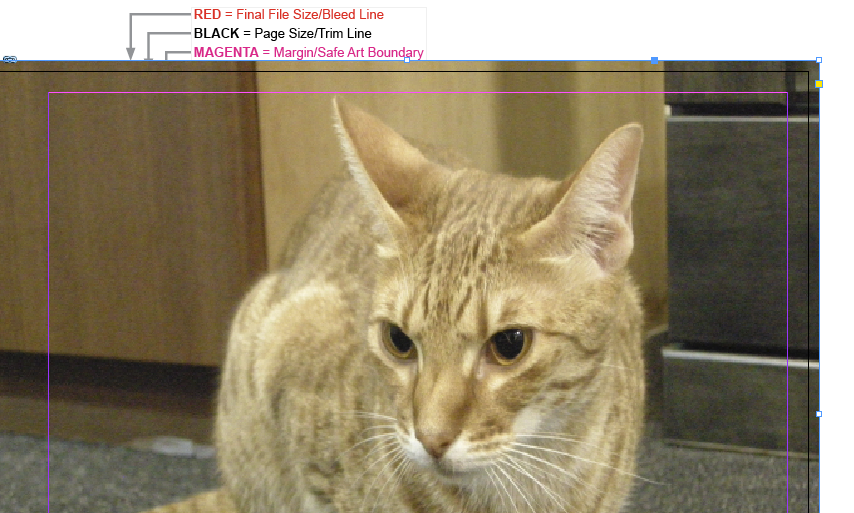

Belangrijke content (het puntje van het oor van de kat) valt niet buiten de magenta veiligheidslijn en zal daarom niet worden afgesneden.


Voorbeeld juiste paginavullende lay-out

Dit is een correct ontworpen paginavullende lay-out. De afbeelding loopt aan beide kanten helemaal tot de buitenste rode aflooplijn, waardoor de pagina helemaal bedekt is. (En het oor van de kat valt niet buiten de magenta veiligheidslijn).


Voorbeelden verkeerde lay-outs: content geplaatst buiten magenta veiligheidslijnen

Tekst die buiten de magenta veiligheidslijnen staat, wordt afgesneden en is dus niet zichtbaar als het boek eenmaal is afgedrukt.






Belangrijke content die buiten de magenta veiligheidslijn is geplaatst. Het puntje van het linkeroor van de kat wordt mogelijk afgesneden, ook al valt het niet buiten de zwarte afsnijlijn. De zwarte afsnijlijn is slechts de geschatte afsnijlijn. Zorg er altijd voor dat alle belangrijke content binnen de magenta veiligheidslijn staat.
